紅磚精工

Engineering for defense and homeland security

為國防、安防與無人機 設計製造精密機構件

我們所有設備、生產與組裝都在台灣，不經任何有安全疑慮的國家代工或轉手。

01 / 06 · Defense

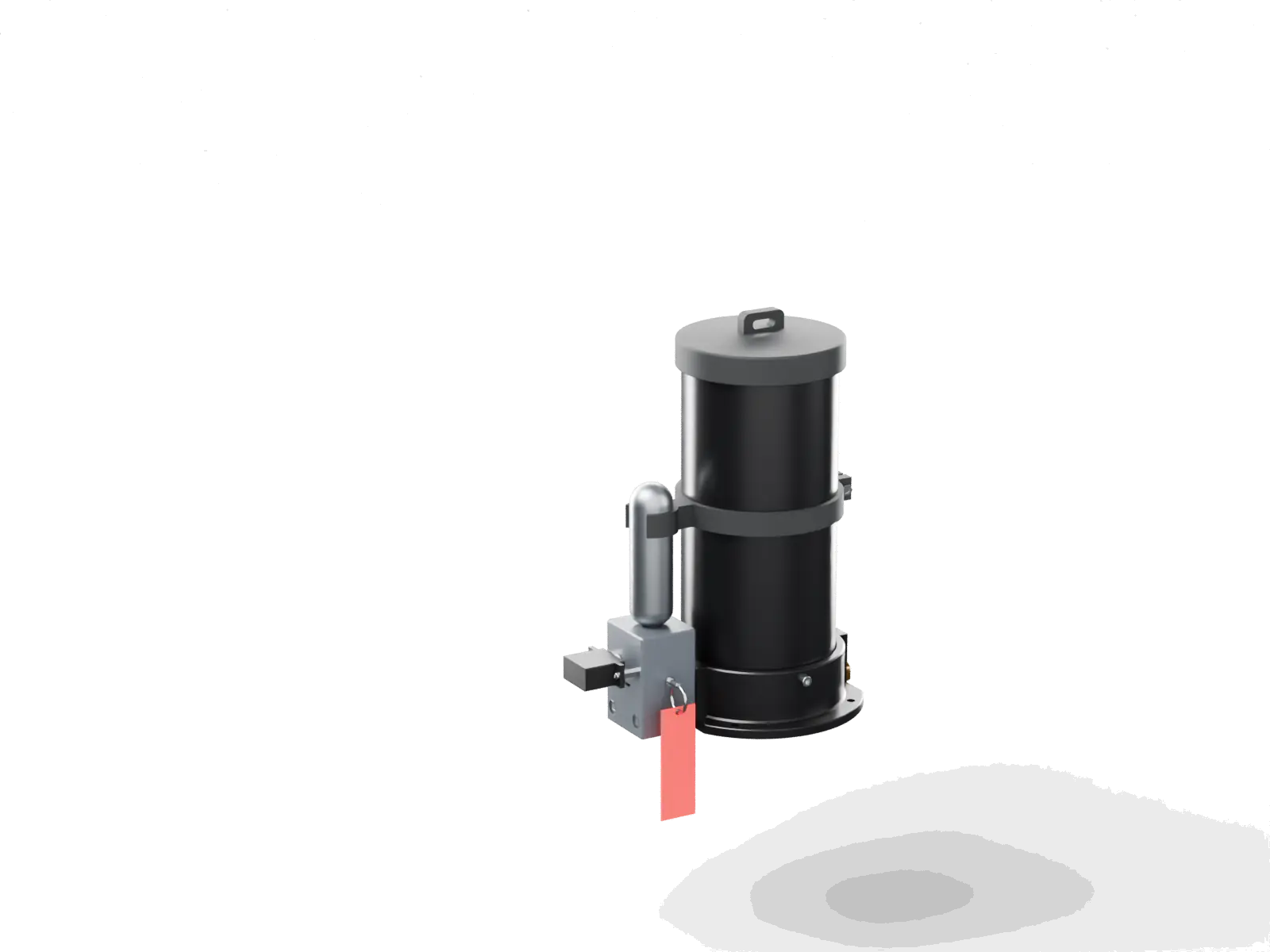

無人機扁平氣動降落傘艙

D1系列衍生款｜概念設計：橫置氣源搭配大面積扁平活塞，整合無人機降落傘的推送、導引與安裝介面。

D1F

無人機扁平氣動降落傘艙：組裝
  1. 01膜式上蓋與獨立導板
  2. 02傘包托盤與扁平活塞
  3. 03艙壁、密封與導引帶
  4. 04底座氣道、橫置氣源與安裝介面

重點規格

設計狀態
完整概念CAD，尚未通過承壓與部署驗證
名義外形
215 × 244 × 105 mm（CAD包絡）
推送結構
Ø160 mm扁平活塞，40 mm行程，預留6 mm緩衝空間
供氣配置
橫置小型高壓氣瓶、單一常閉主閥、底座短氣道
國防領域所有設計 →細節：無人機扁平氣動降落傘艙 →
D1F安裝與展傘：概念合成示意

D1F安裝與展傘：概念合成示意

左側呈現機上安裝，右側呈現展傘回收的另一階段。情境圖以自有CAD渲染為參考，由AI合成；機型、傘具及安裝僅供概念說明，並非實際飛行照片或部署驗證。

02 / 06 · Security

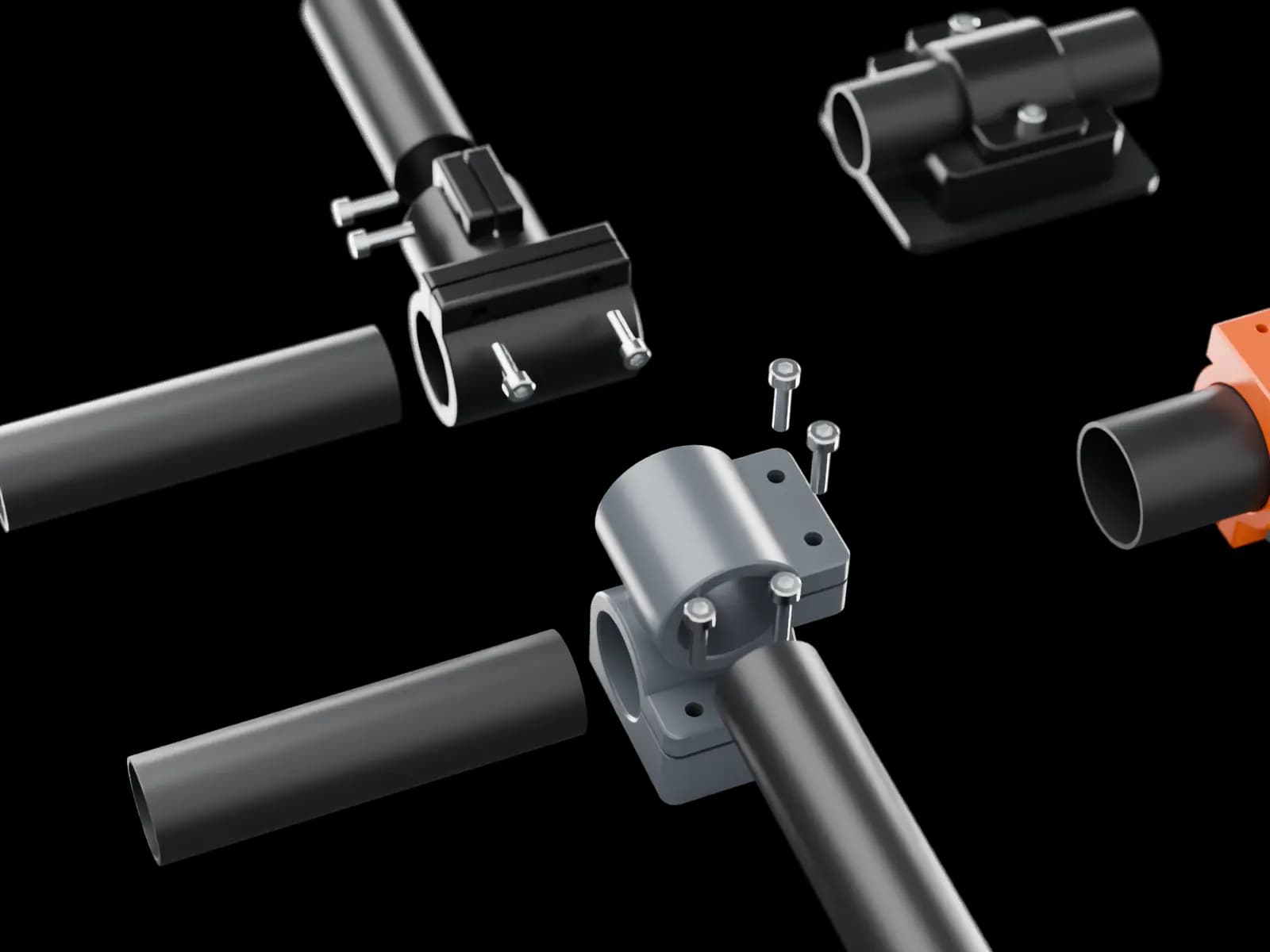

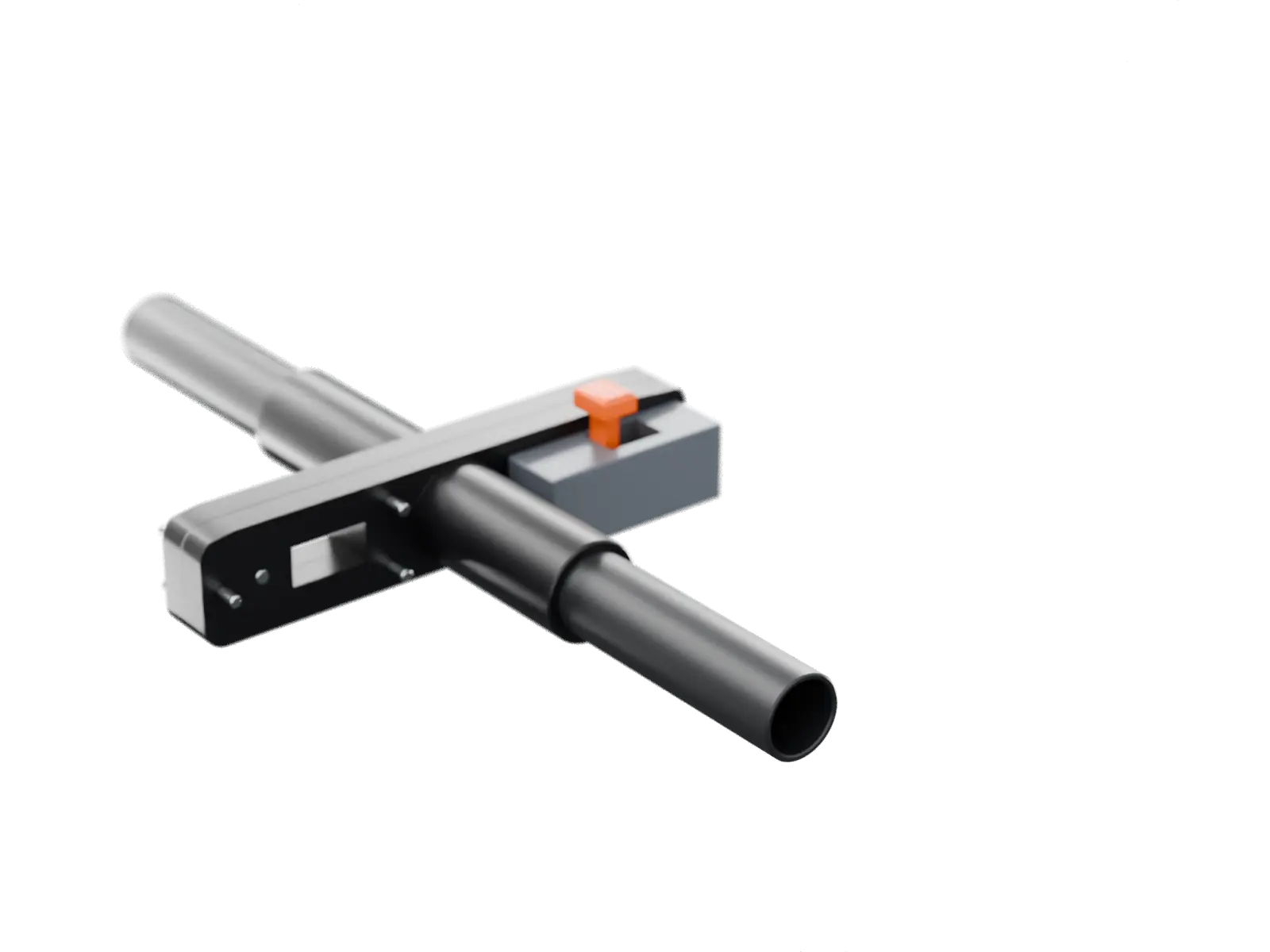

VTOL 撐桿夾座與翼根快拆

垂直起降固定翼的撐桿固定座，及免工具快拆裝機翼機構。

D5

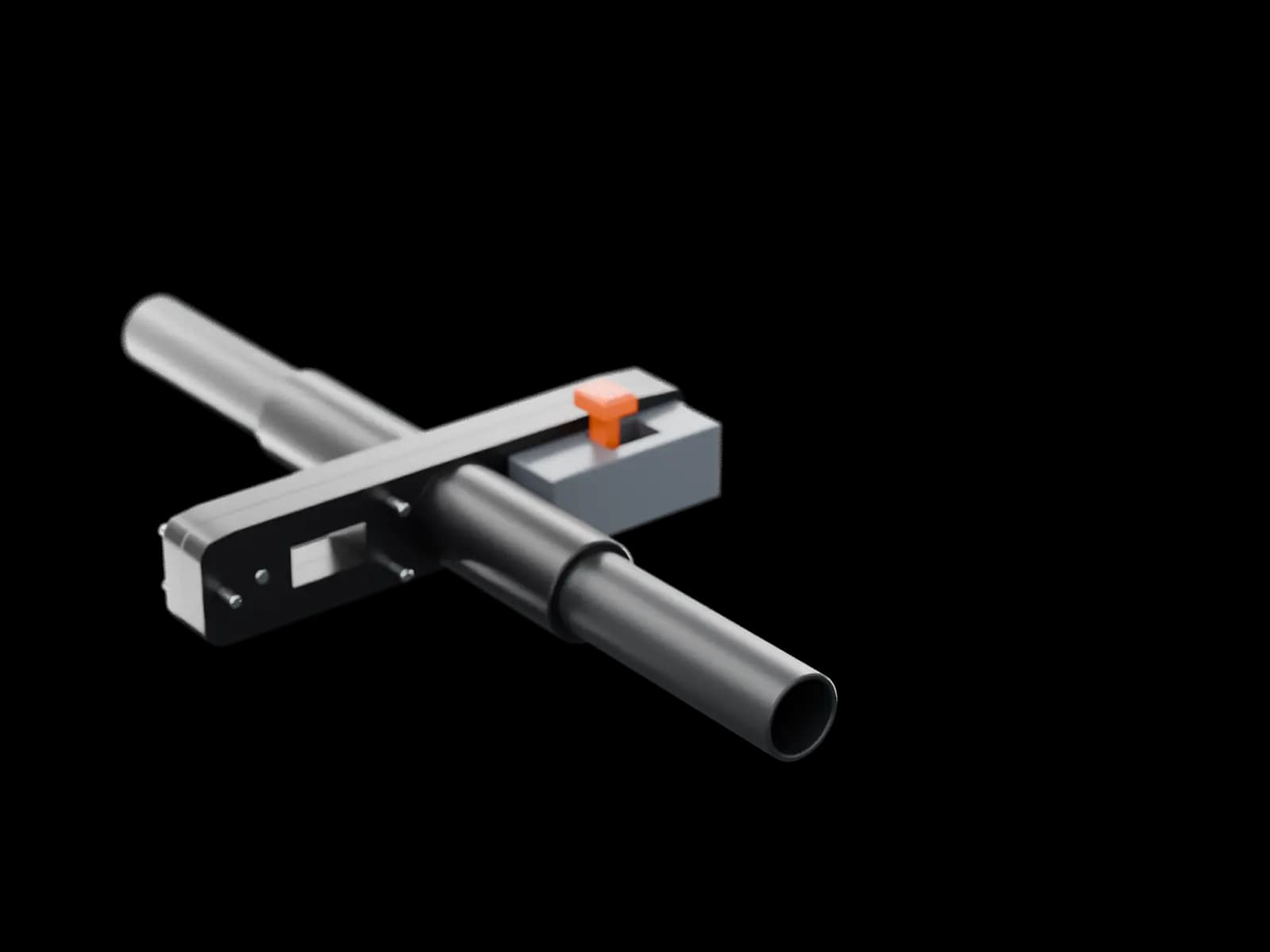

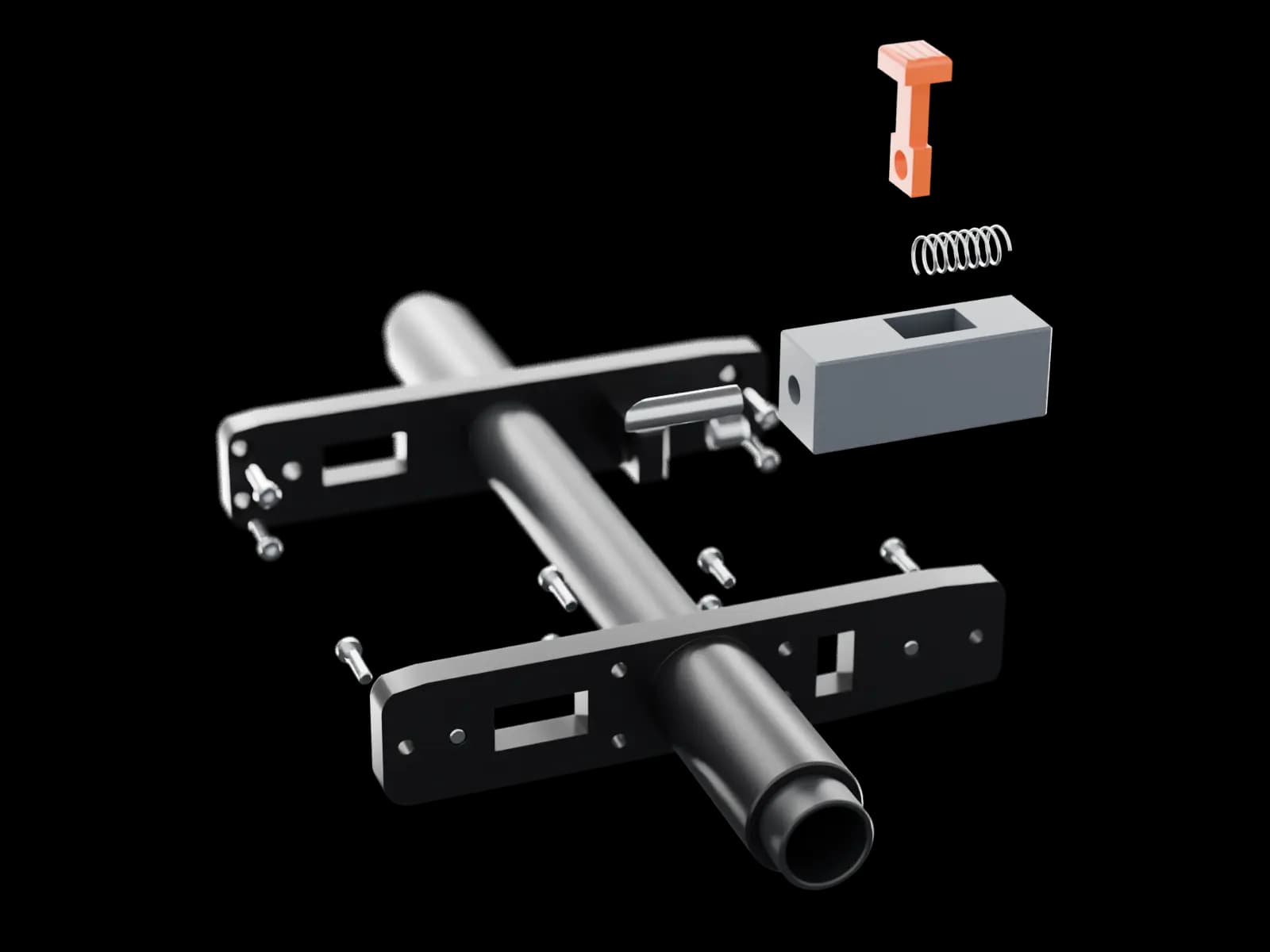

VTOL 撐桿夾座與翼根快拆：組裝
  1. 01拉柄與閂鎖彈簧
  2. 02閂鎖座
  3. 03翼根端板與定位銷
  4. 04碳纖翼接管

重點規格

材質
7075-T6 硬陽極、PA66-GF30 整流罩、SUS 316 定位銷、SUS 440C 淬硬襯套
撐桿
Ø25 碳纖管，防轉止付螺絲定位
快拆
彈簧閂鎖自動扣上，拉柄放開
可調整
撐桿管徑、翼型、閂鎖位置
安防領域所有設計 →細節：VTOL 撐桿夾座與翼根快拆 →

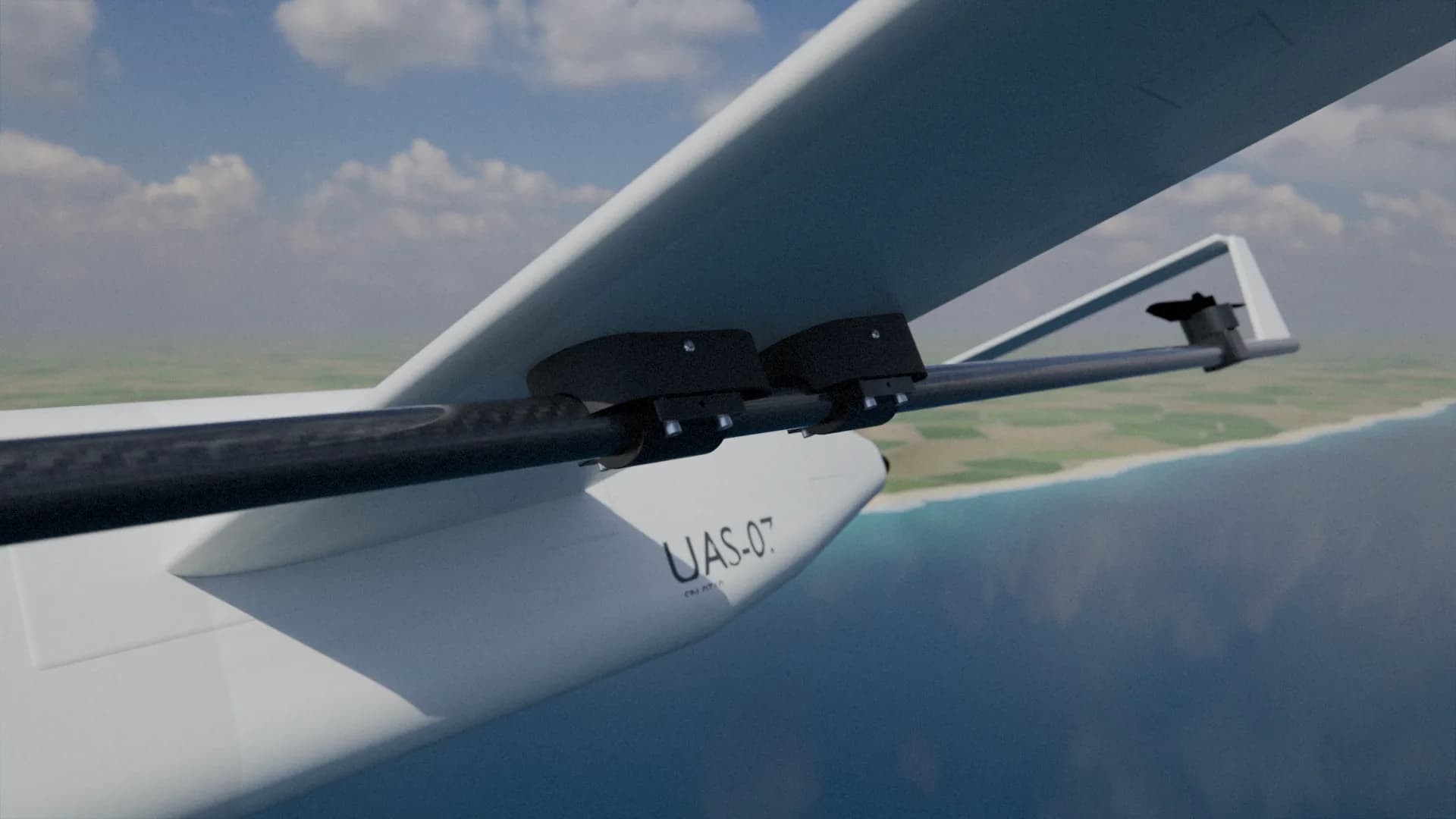

VTOL 撐桿夾座與翼根快拆：應用情境

03 / 06 · UAV

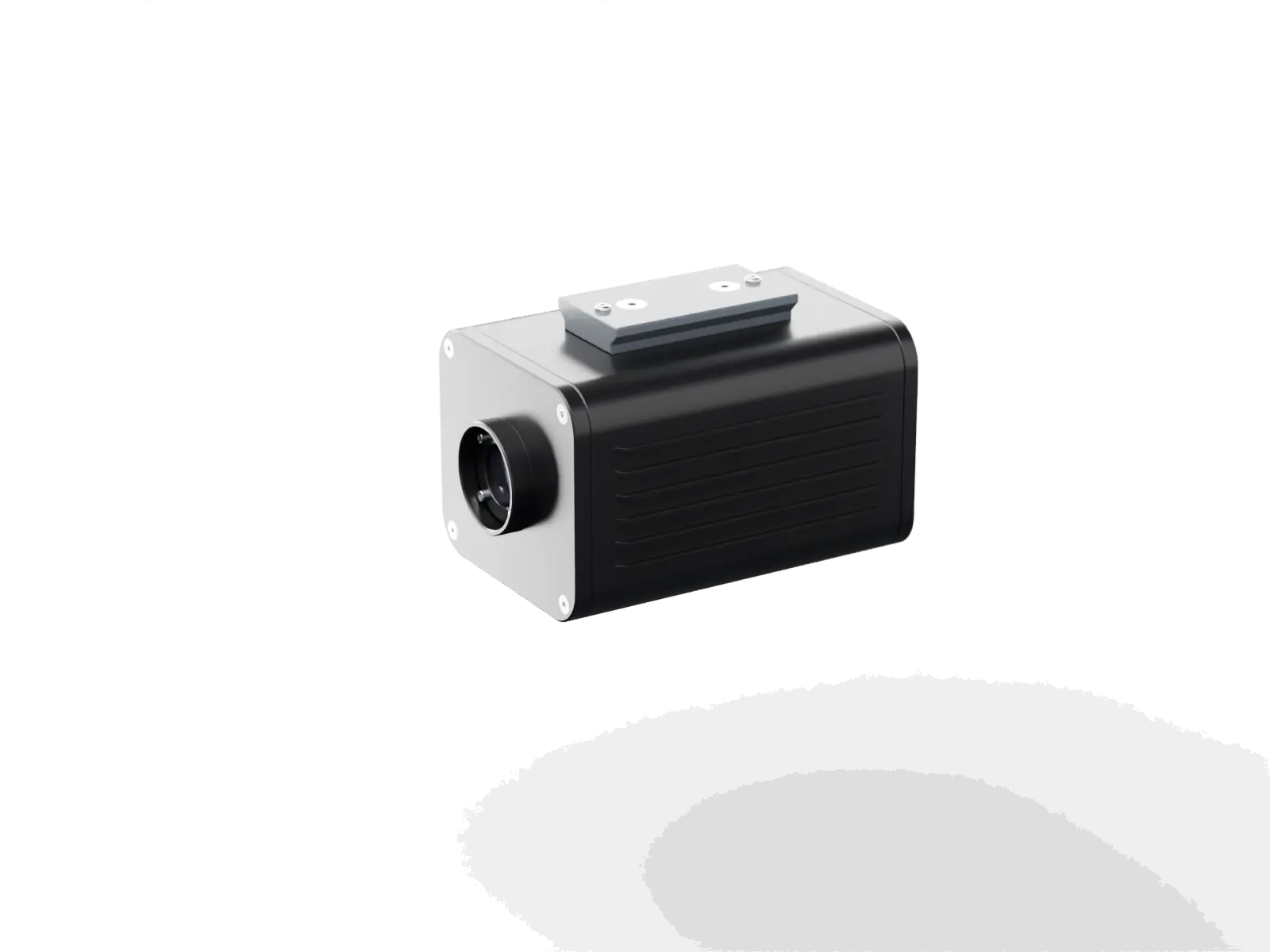

模組化酬載艙

同艙體可替換前蓋、適配熱像儀、LiDAR 或氣體偵測器等其它諸元。

D2

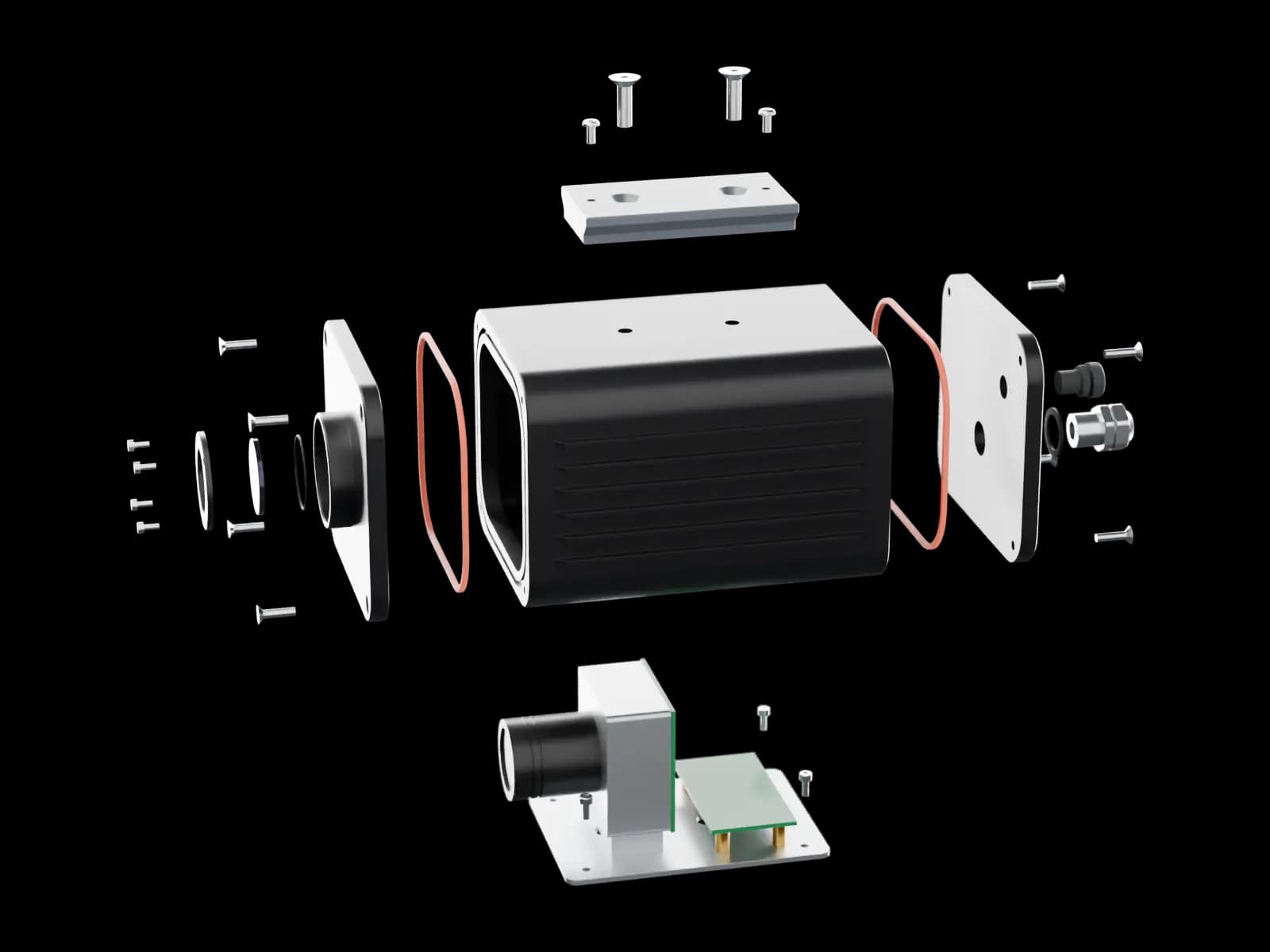

模組化酬載艙：組裝
  1. 01Arca-Swiss 燕尾座
  2. 02前後蓋與一體矽膠面封墊
  3. 03前蓋光學窗（熱像儀版為鍺窗）
  4. 04內部感測器安裝板

重點規格

材質
6061-T6 硬陽極艙體、鍺窗、紅外線穿透 PC 窗、矽膠密封墊
掛載
Arca-Swiss 相容燕尾快拆
前蓋
熱像儀、LiDAR、氣體偵測三種，可再擴充
可調整
艙體長度、前蓋窗口、內部安裝板
無人機領域所有設計 →細節：模組化酬載艙 →

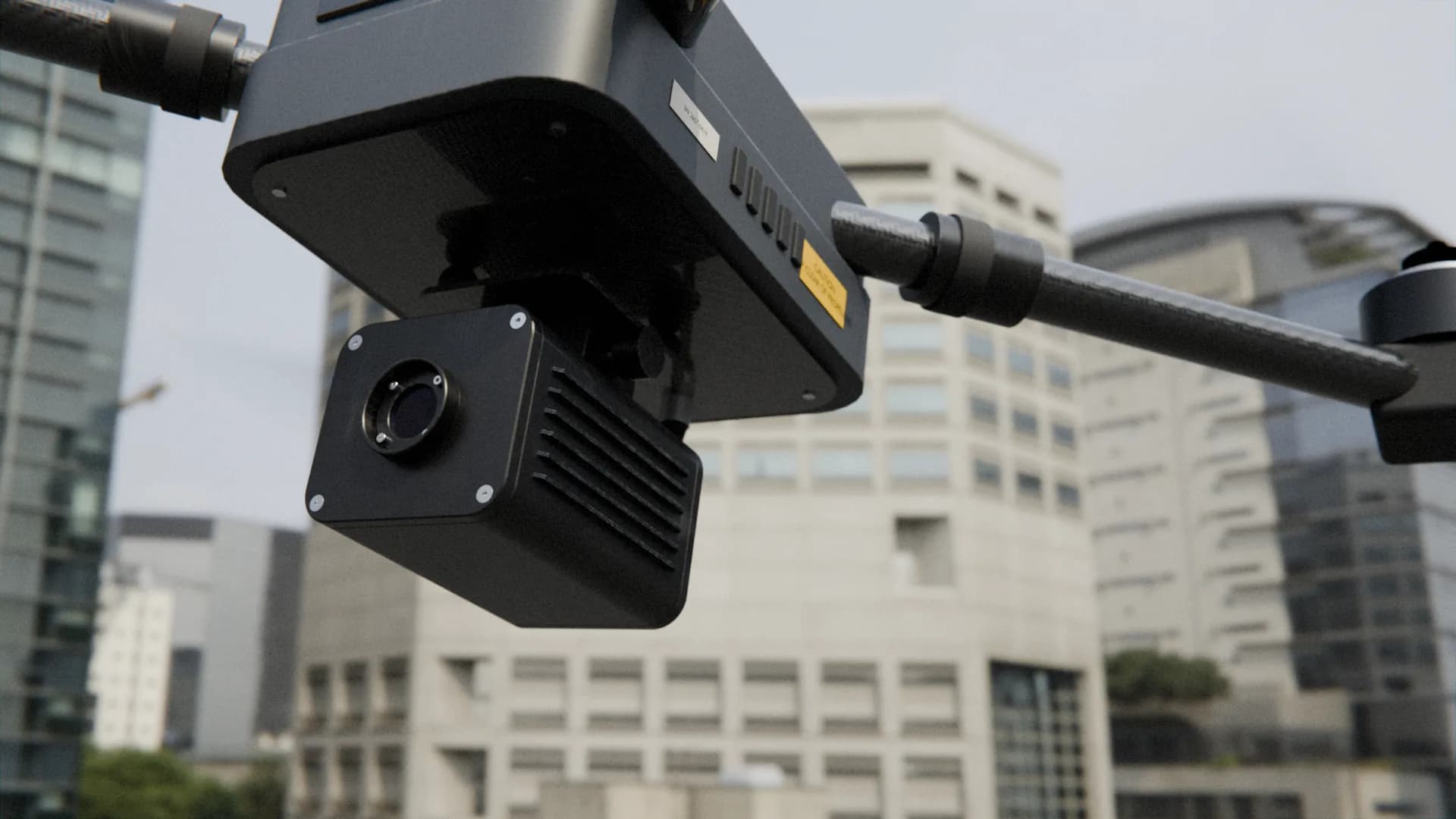

模組化酬載艙：應用情境

04 / 06 · Subsea & Marine

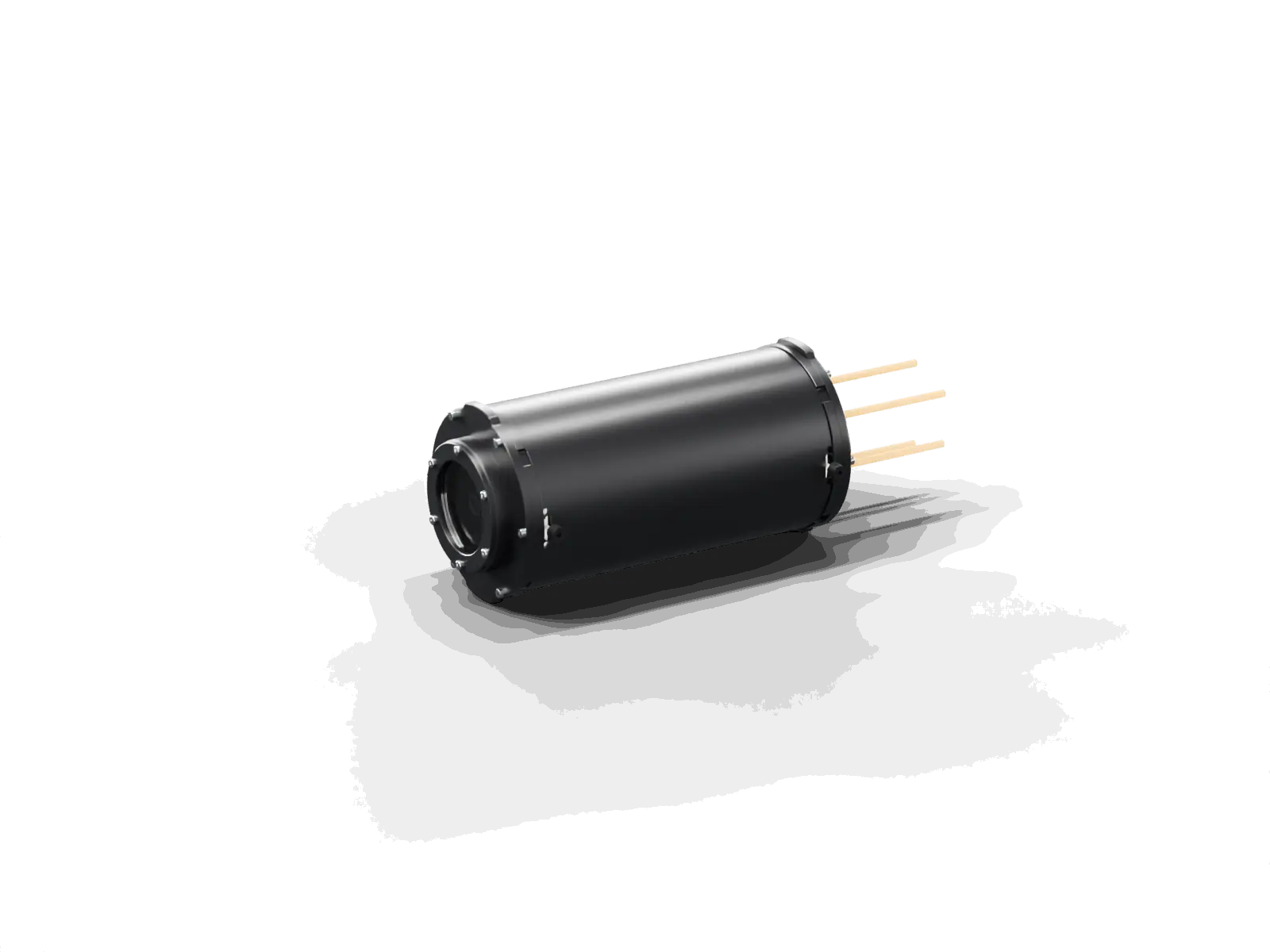

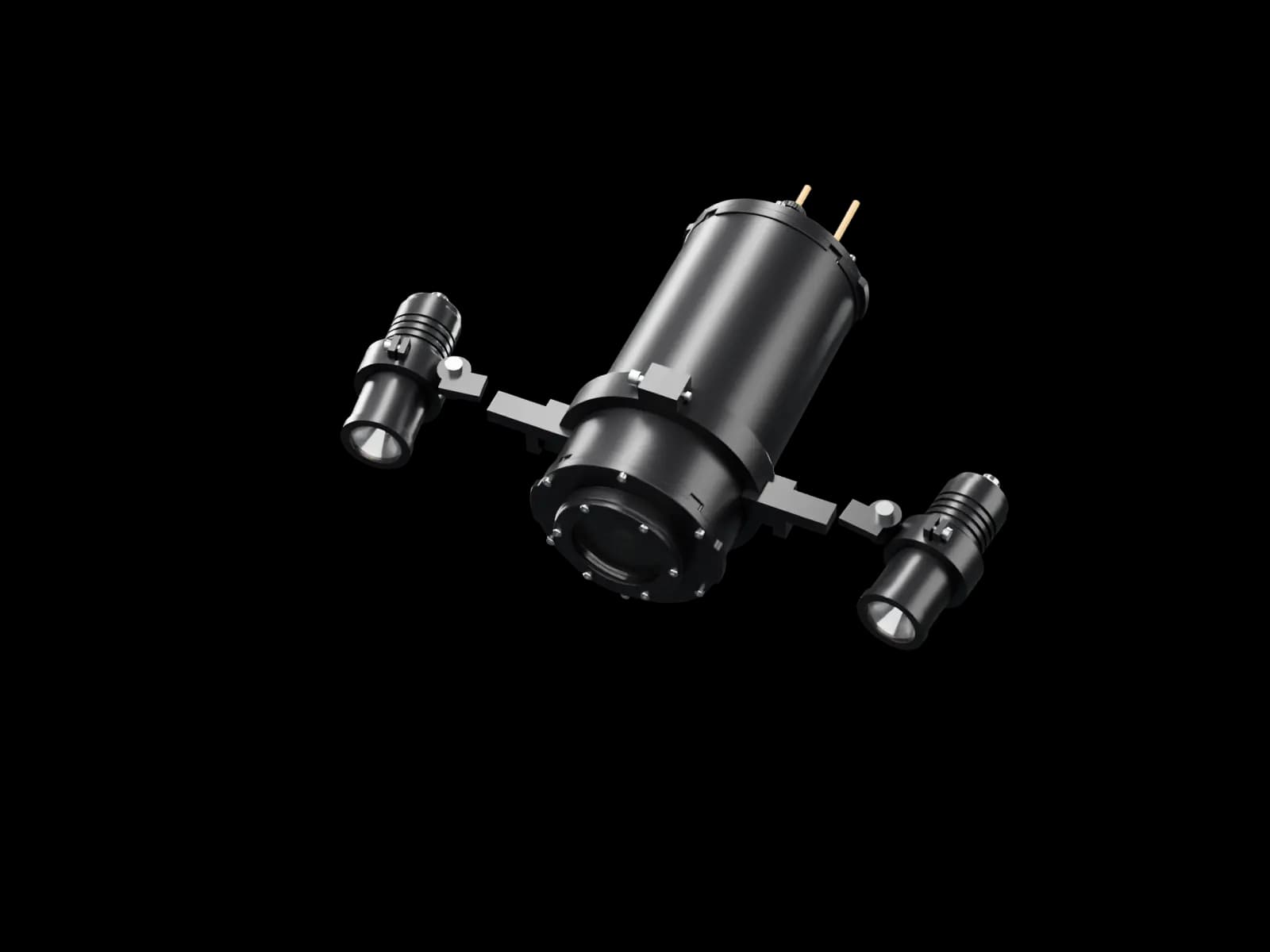

ROV 攝影艙

耐壓艙前端可改成光學窗，內部安裝板型攝影模組等適配模組。

S1B

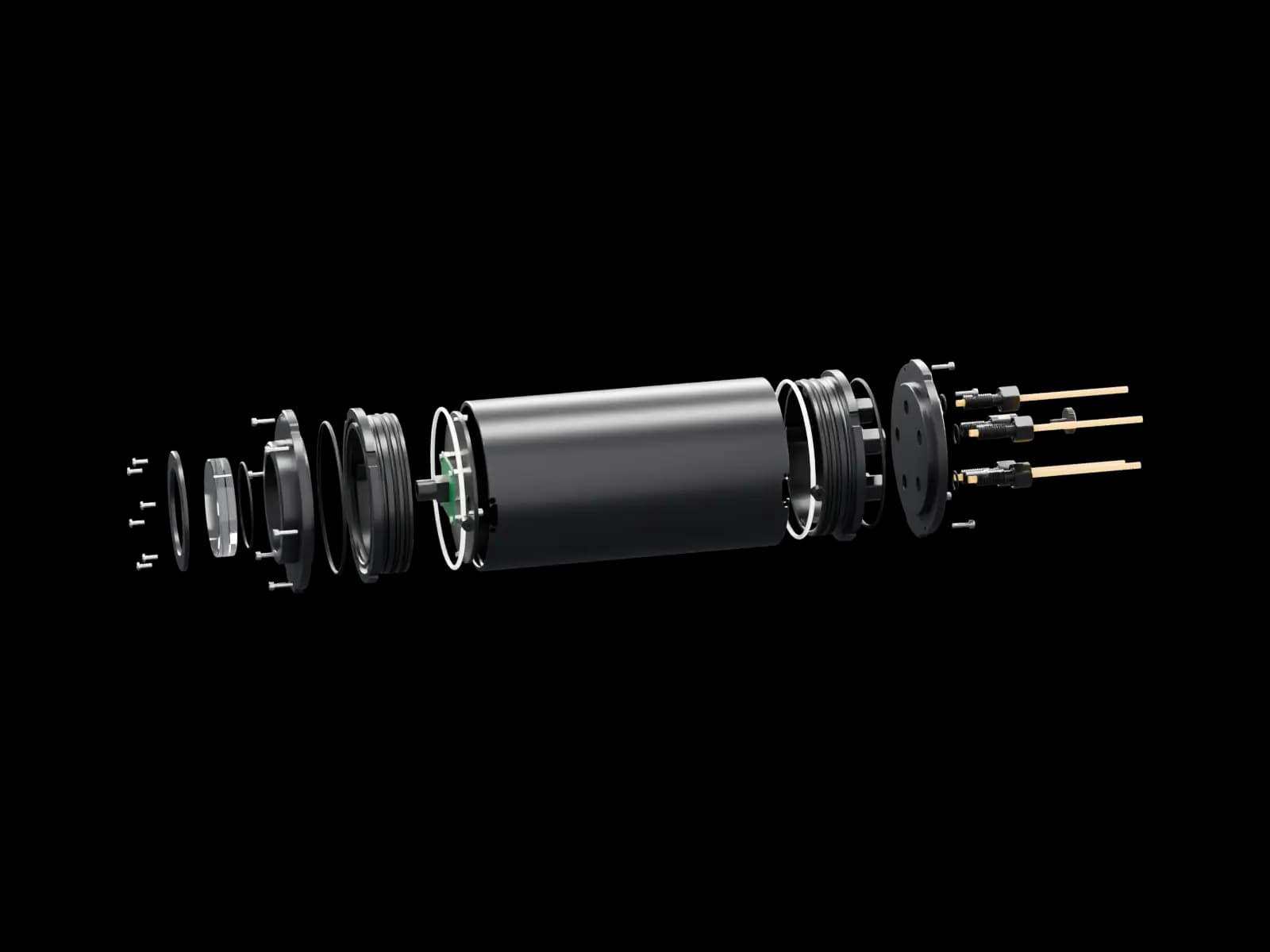

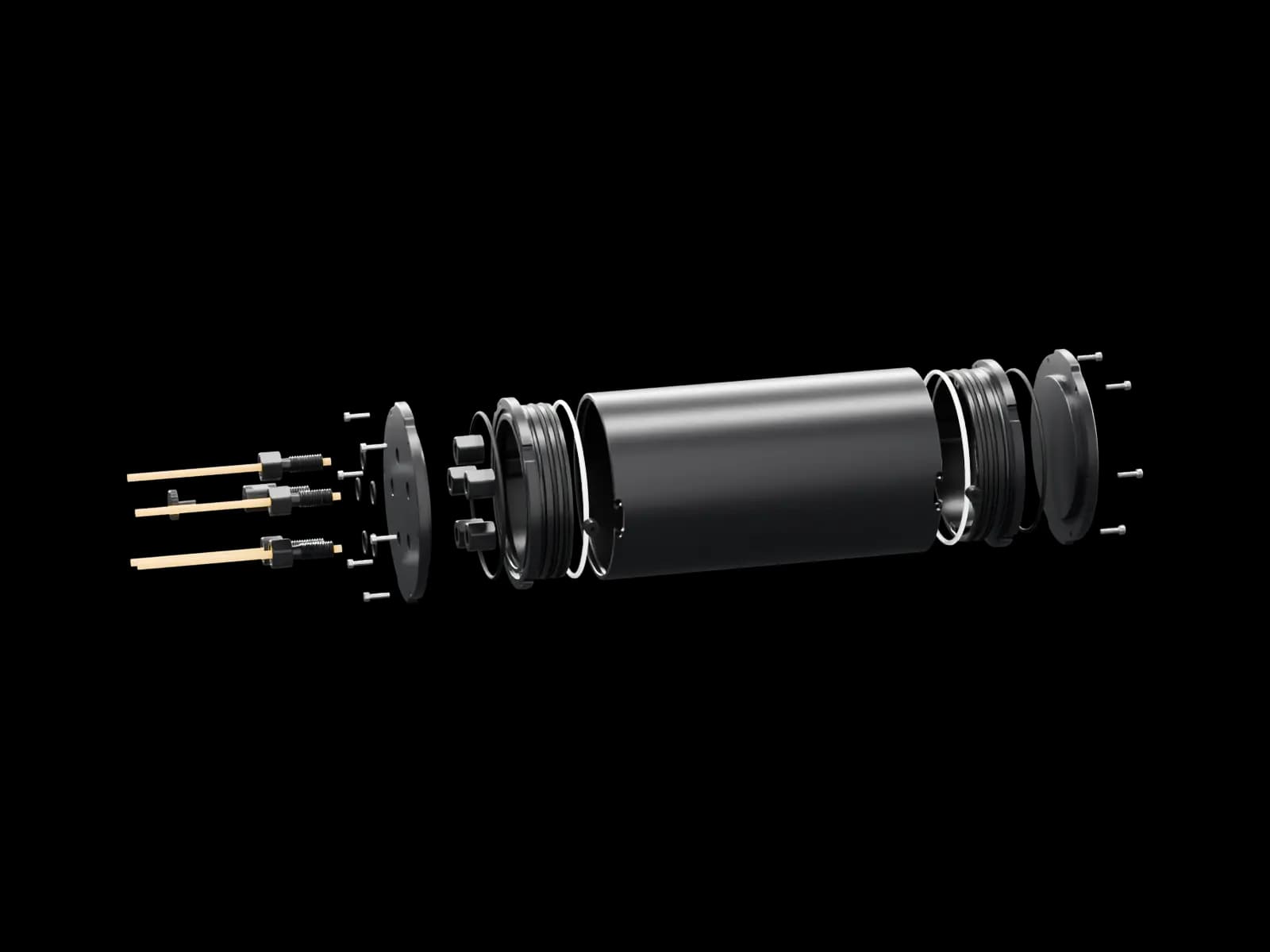

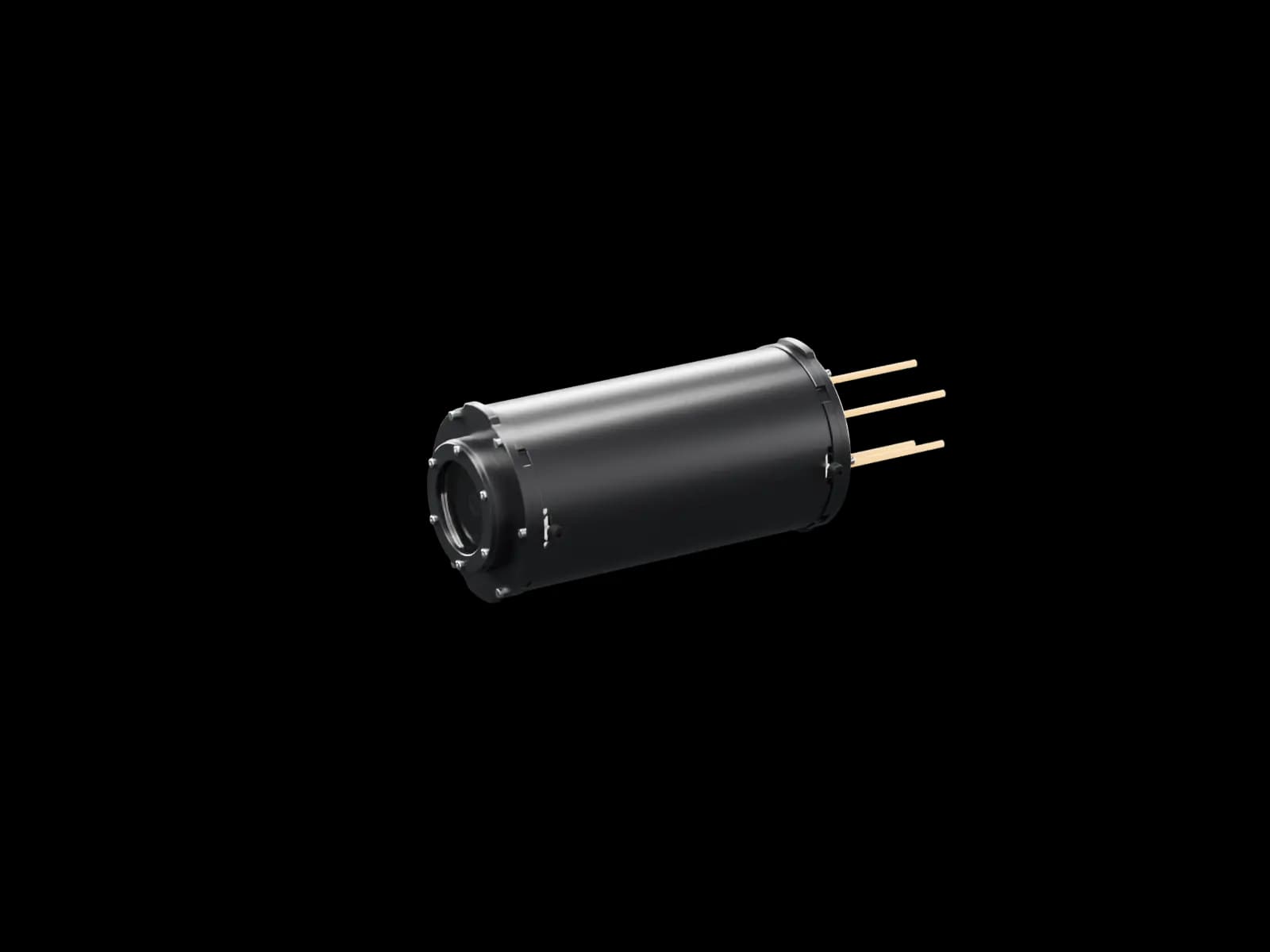

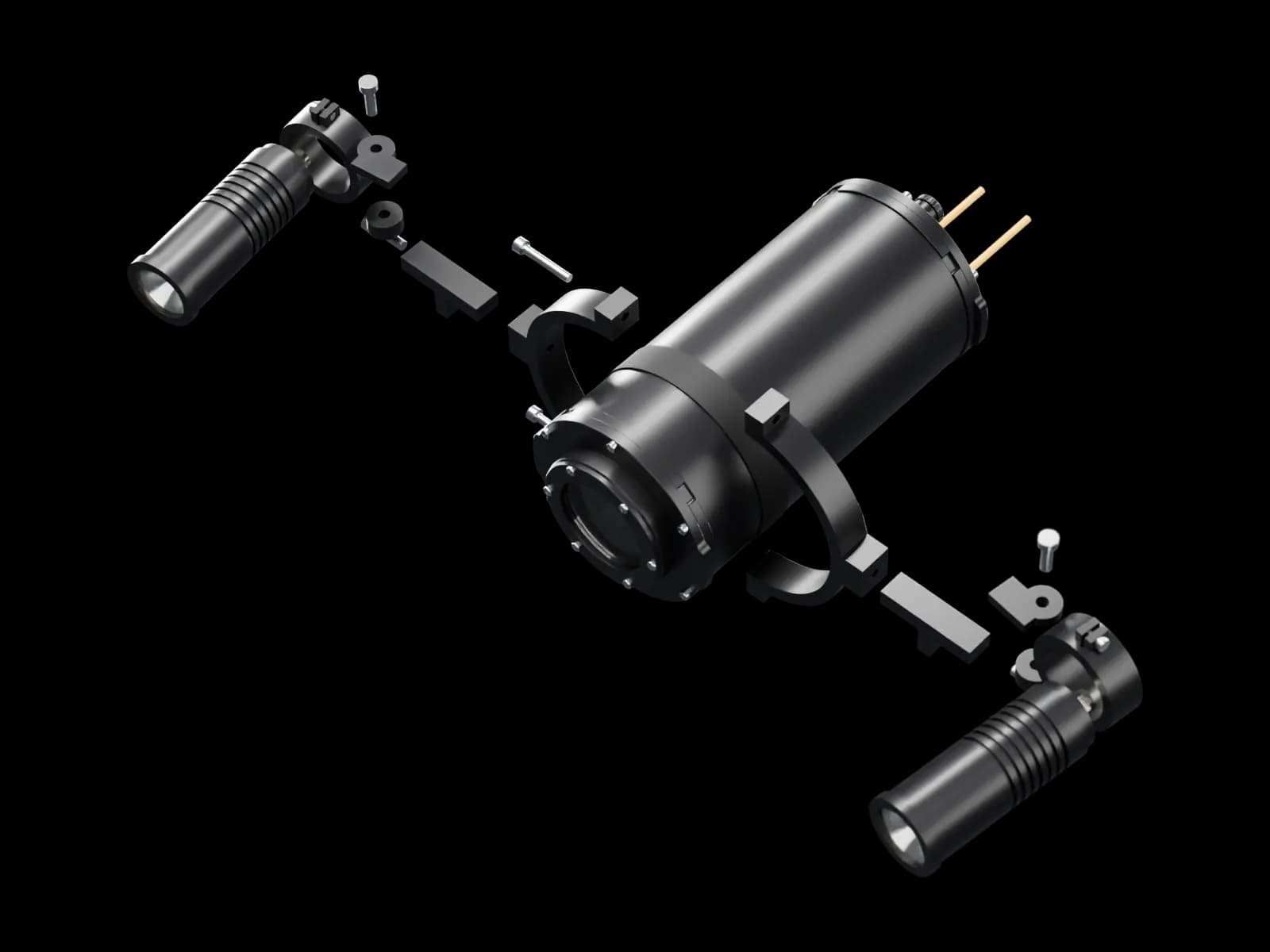

ROV 攝影艙：組裝
  1. 01壓環與壓克力窗片
  2. 02面封 O 環與光學窗前蓋
  3. 03鏡頭安裝板與攝影模組
  4. 04後端蓋與穿艙件

重點規格

材質
6061-T6 硬陽極鋁件、光學級澆鑄壓克力窗片、SUS 316 螺絲
製程
CNC、窗片光學拋光與去應力退火
內部
鏡頭安裝板、銅柱、預留排線孔
可調整
窗片材質（壓克力、強化玻璃、藍寶石）、口徑、攝影模組介面
水下與海洋領域所有設計 →細節：ROV 攝影艙 →
ROV 攝影艙：應用情境

05 / 06 · Industrial

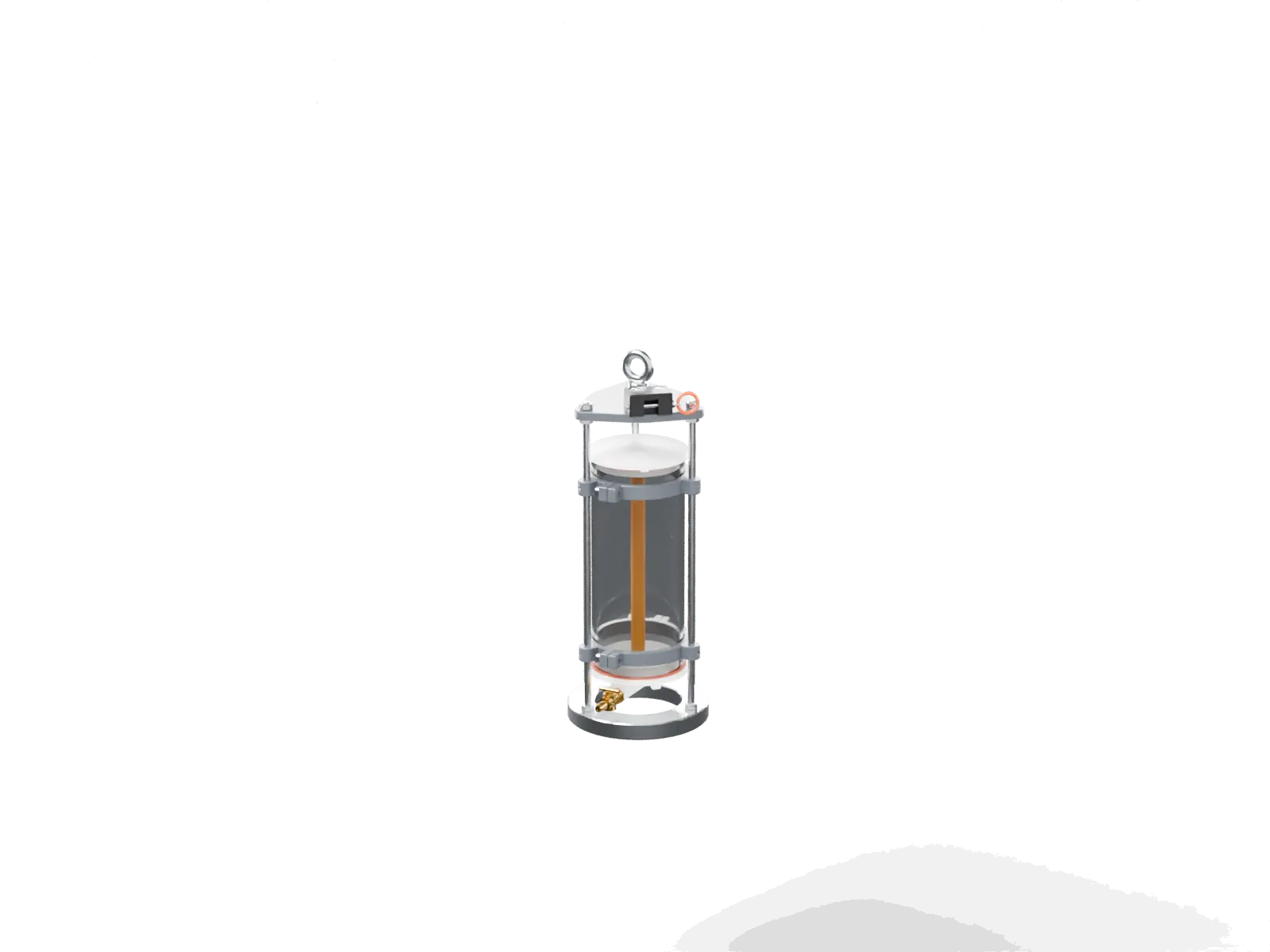

無人機水質採樣器

無人機下方吊艙入水，於指定深度可保水樣 430 mL。

D3

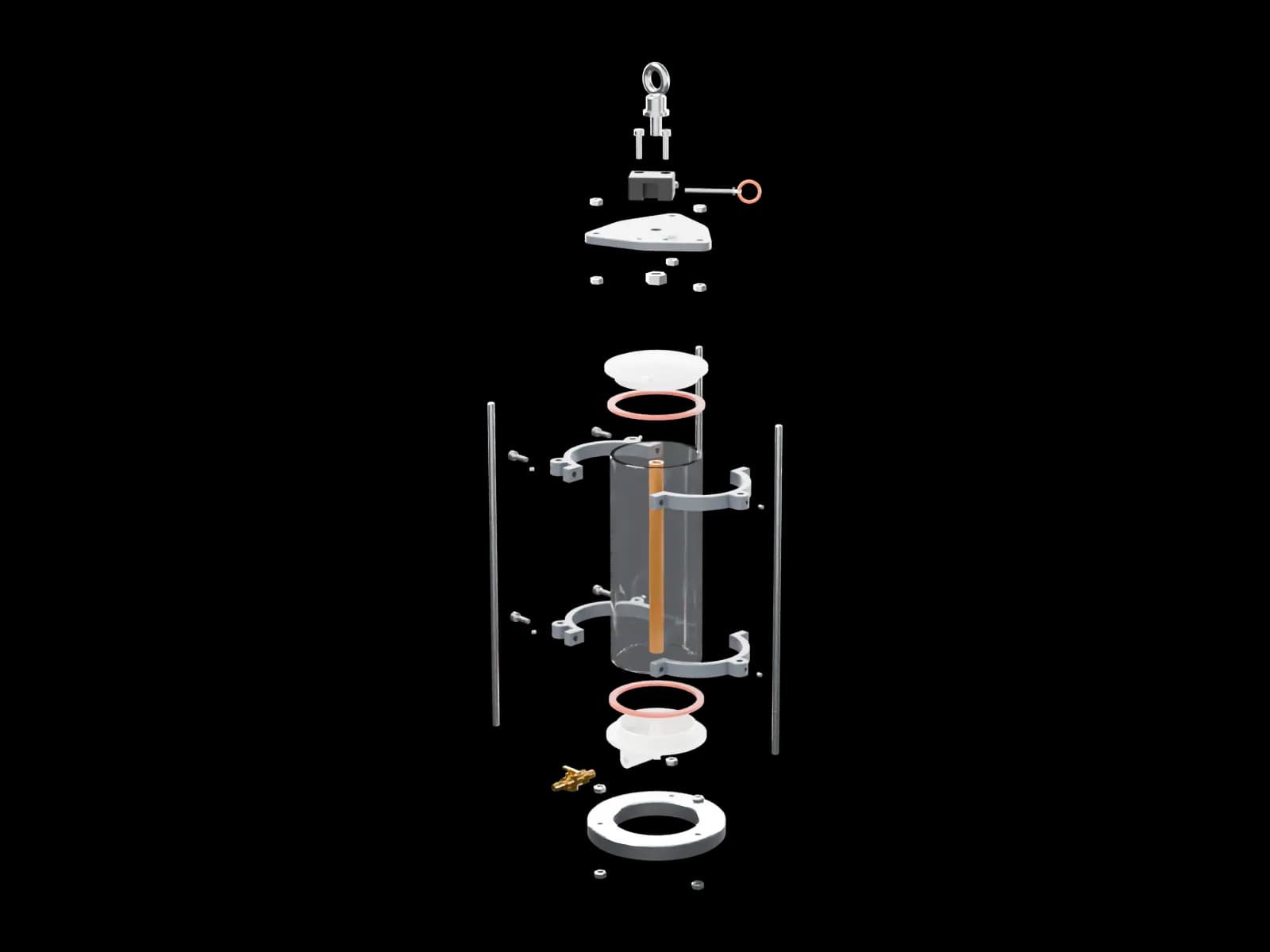

無人機水質採樣器：組裝
  1. 01上下 POM 端蓋
  2. 02矽膠墊圈與洩水閥
  3. 03透明 PC 採樣管
  4. 04SUS 316 框架與配重

重點規格

材質
透明 PC 採樣管、POM 端蓋、矽膠墊圈、SUS 316 框架與配重
容量
430 mL
取樣
下端蓋洩水閥，直接放進樣品瓶
可調整
管徑、容量、觸發方式
工業領域所有設計 →細節：無人機水質採樣器 →

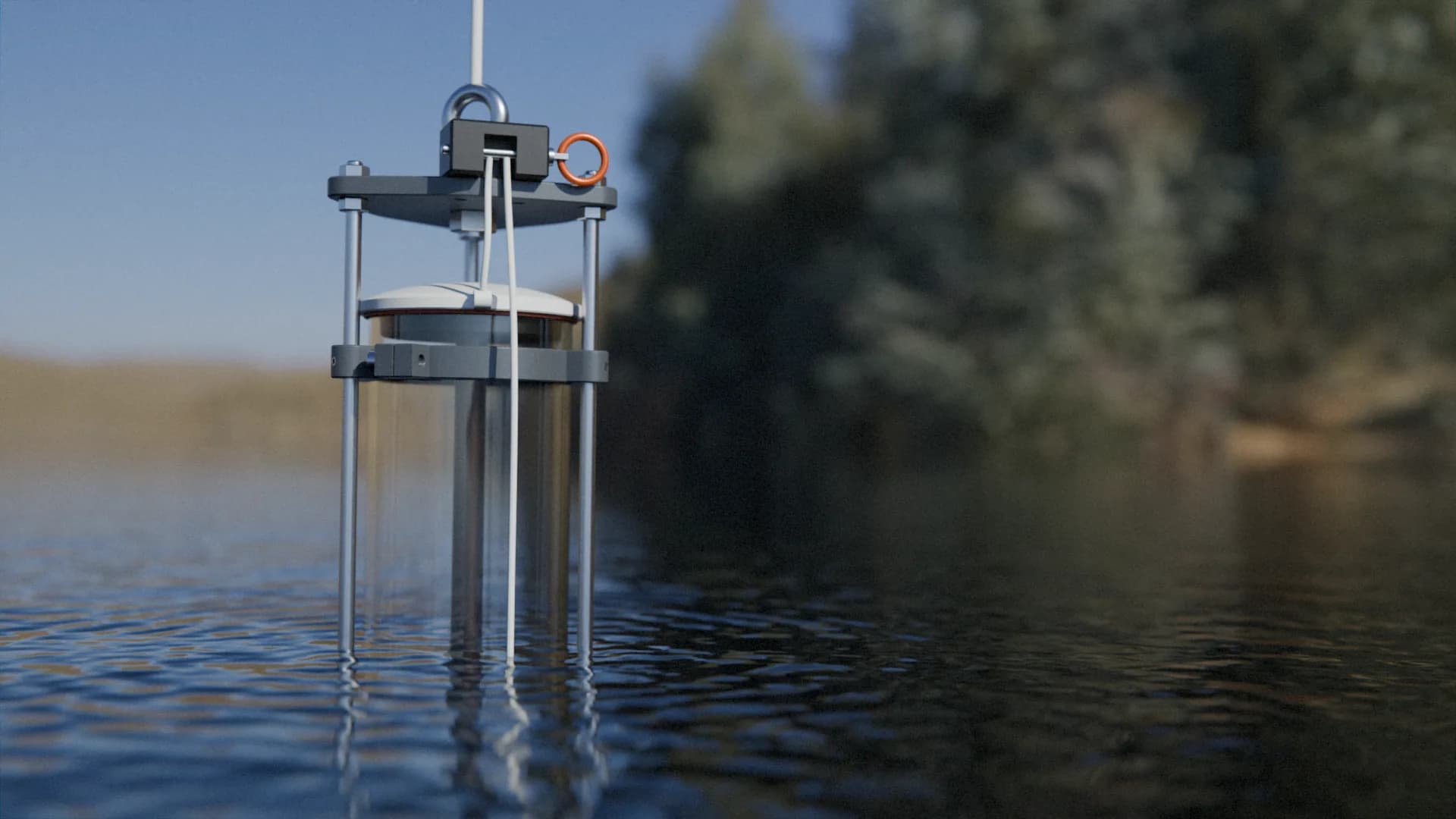

無人機水質採樣器：應用情境

06 / 06 · In production

潛水電腦錶

已量產

防水 100 m 的腕式潛水電腦，即時計算減壓；已量產，交付海上與水下專業單位使用。

W1

潛水電腦錶：組裝
  1. 01錶圈、鏡片與顯示模組
  2. 02主板與 GPS 天線
  3. 03充電式鋰電池
  4. 04錶殼、按鍵與充電觸點

重點規格

防水
100 m
功能
減壓計算、GPS 入出水點、藍牙傳輸潛水紀錄
材質
黑色強化工程塑膠、玻璃鏡片、矽膠錶帶
電源
充電式鋰電池，背面觸點充電
細節：潛水電腦錶 →
潛水電腦錶：應用情境

Concept · Underwater gliders

水下偵察滑翔機與聲紋辨識模組

三款水下偵察滑翔機與一套船舶聲紋辨識模組的完整概念設計：3D 配置、浮力引擎、姿態控制與導航架構，都可以在頁面上旋轉、拆解、看模擬。數字是由模型推出的估算，還沒經過水槽或海上驗證。

看完整概念設計 →

More designs

其他設計

以下也是我們自己設計的產品，尺寸、材質與介面都可以依需求調整。

看全部設計 →

Process

從設計到量產

  1. 01

    設計

    依用途與環境條件做機構設計：密封、散熱、固定與拆裝方式，交付 3D 模型與圖面。

  2. 02

    打樣

    CNC 與 3D 列印打樣，確認尺寸、組裝與外觀。

  3. 03

    測試

    依需求安排耐壓、防水、振動或鹽霧等測試，測過的結果才寫進規格。

  4. 04

    量產

    開模、表面處理與組裝，出貨前檢驗並可提供尺寸報告。

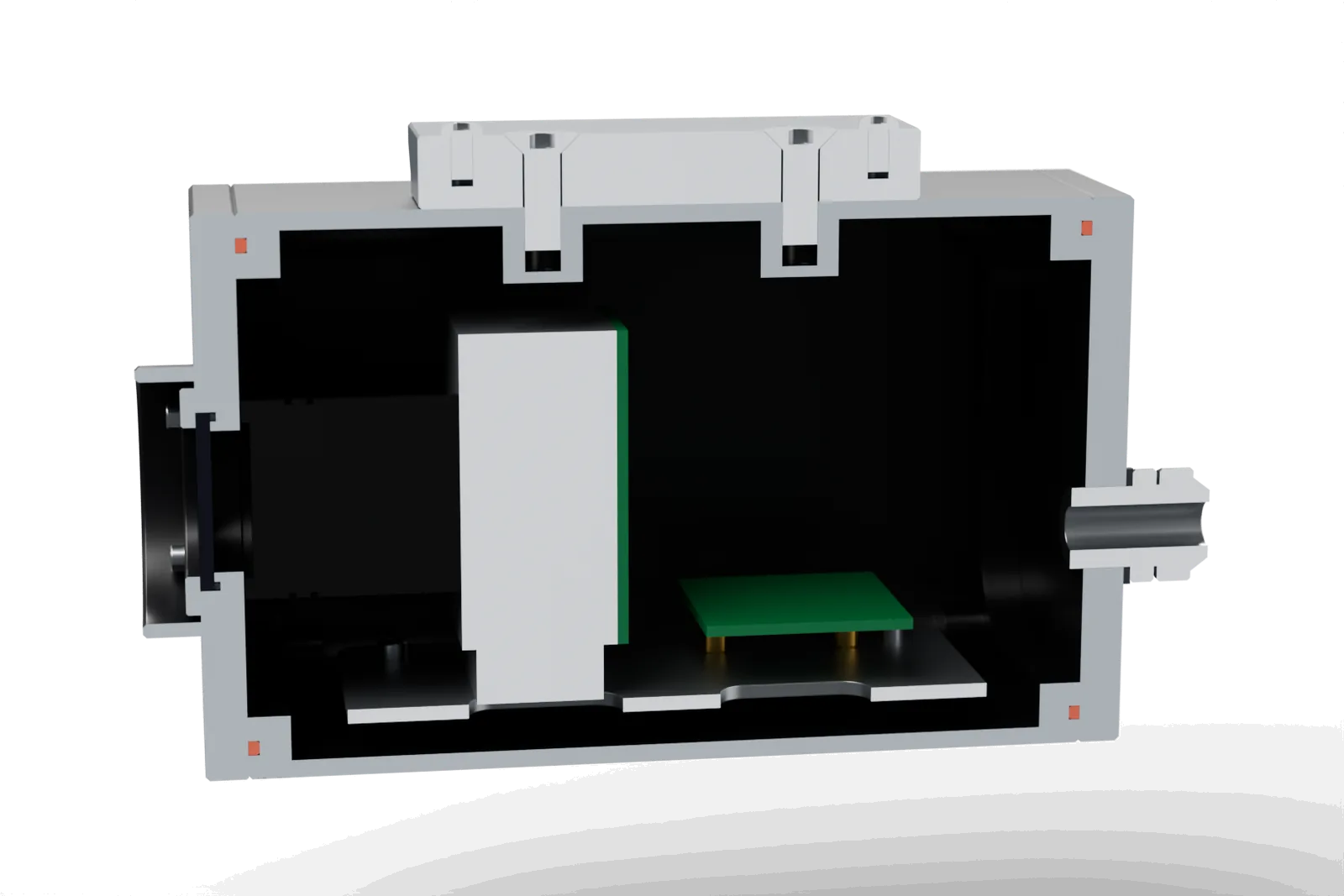

剖面
剖面

Precision parts

精密零件

自家產品實拍：軟管、轉接頭、分接座與壓力檢測表組。先展示本批產品，依需求提供詢價。

查看本批產品27 項 →

有圖面或需求嗎？

提供用途、尺寸或圖面，我們會評估設計與製造方式，並回覆報價與交期。

提供需求或圖面
